Description
Les îlots suspendus sont utilisés pour conserver un aspect brut aux locaux tout en traitant l’acoustique et en permettant une bonne circulation de l’air dans les plafonds et plénums.
L’îlot J est constitué d’un grand bac ou d’un assemblage de bacs installés bords à bords et repris
sous une structure porteuse primaire de type profil J.
Le dispositif permet de supporter des bacs de grandes dimensions et aussi l’assemblage de plusieurs éléments pour atteindre des longueurs hors standard.
L’îlot J a la capacité de basculer sur le profil porteur afin de permettre l’accès aux équipements techniques situés au-dessus.
Usage
Plateaux de bureaux, halls, circulations
Les matières
Acier Galvanisé de 0,7 mm d’épaisseur
Aluminium sur demande
Acier inoxydable sur demande
Les formats
Largeurs : Jusque 1200 mm
Longueur sur demande : 500 mm minimum / 2500mm maximum) par bac
Hauteur: 50 mm
Les coloris
– Prélaqué blanc 137 (approchant RAL 9003)
– Post laqué peinture poudre polyester RAL :
– Toute autre teinte RAL sur demande
La réflexion lumineuse
Rapport CSTB EMI 18-26077242-1 :
Jusque 88% en post laqué RAL 9016
Synthèse en rubrique Finitions du catalogue
Le feu
Réaction au feu (selon la norme EN 13501-1)
Euroclasse A1 pour les produits :
– Bacs prélaqués non perforés
– Bacs prélaqués avec garnissage voile intissé ou laine de roche surfacée
Euroclasse A2-s1,d0 pour les produits :
– Bacs postlaqués avec ou sans garnissage
L’acoustique
Mesure de l’absorption acoustique suivant la norme NF EN ISO 354.
PV acoustiques sur demande
PV acoustiques sur demande
Les perforations
Standard :
Sur consultation :
Les options
Découpes spéciales pour luminaires et équipements CVC
Activation des bacs en mode chaud / froid
Le nettoyage
Les plafonds métalliques sont résistants et facilement nettoyables.
Pour la poussière : Nettoyage à sec avec un chiffon doux ou un aspirateur avec brosse à poil souple.
Pour les tâches : Nettoyage avec un chiffon humide imbibé d’un nettoyant non abrasif dilué dans de l’eau. Pour les tâches persistantes et grasses, possibilité d’utiliser des solutions alcooliques diluées.
L’environnement
Plafond 100% recyclable, inodore, facile à entretenir et non générateur de poussière, particules ou vapeur.
Aucune émission de COV et formaldéhydes.
(Classement A pour les bacs à base de laine de roche).
Fiche FDES disponible sur le site de l’INIES (www.inies.fr).
Tous profils spéciaux réalisables à la demande
Installation suivant DTU 58.1
Installation : La structure primaire est composée d’un assemblage de profils J fixés en extrémité de porteurs en U, le tout suspendu au plafond par des tiges filetées de diamètre M8. Ce cadre permet aux bacs d’être maintenus sur toute la longueur de l’îlot.
Dans le cas d’un îlot constitué de plusieurs bacs, les deux bacs d’extrémités sont fermés en bout alors que les bacs intermédiaires sont pourvus d’encoches qui permettent le passage des profils J.
Chaque bac est installé indépendamment par accrochage d’un premier coté sous le profil J,
puis décalage du bac et accrochage du deuxième côté le profil J opposé.
Démontage : Démontage par opération inverse.

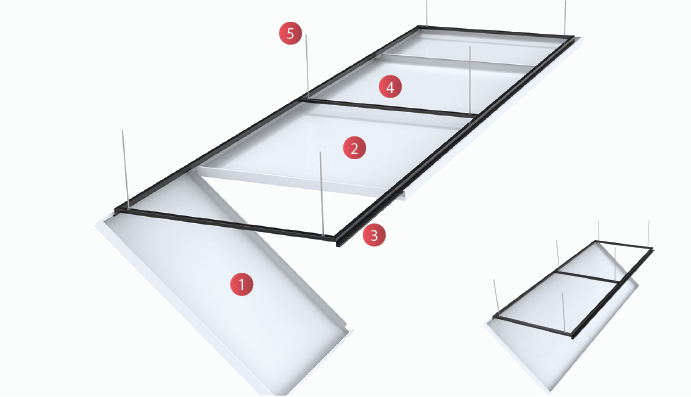

1- Bac îlot J de bout
2- Bac îlot J intermédiaire
3- Profil J
4- Porteur U
5- Tige filetée M8
